T70281 Evolution Autopilot z p70s, ACU-100, czujnikiem EV1 i zet. okablowania EV1 (dla nap. hydr. 0.5l, na k. ster. i rumpl.)
![T70281 Evolution Autopilot z p70s, ACU-100, czujnikiem EV1 i zet. okablowania EV1 (dla nap. hydr. 0.5l, na k. ster. i rumpl.) T70281 Evolution Autopilot z p70s, ACU-100, czujnikiem EV1 i zet. okablowania EV1 (dla nap. hydr. 0.5l, na k. ster. i rumpl.)](/images/dp785/5000-6000/T70281-Evolution-Autopilot-z-p70s-ACU-100-czujnikiem-EV1-i-zet-okablowania-EV1-dla-nap-hydr-0-5l-na-k-ster-i-rumpl-_%5B5658%5D_480.jpg)
![T70281 Evolution Autopilot z p70s, ACU-100, czujnikiem EV1 i zet. okablowania EV1 (dla nap. hydr. 0.5l, na k. ster. i rumpl.) T70281 Evolution Autopilot z p70s, ACU-100, czujnikiem EV1 i zet. okablowania EV1 (dla nap. hydr. 0.5l, na k. ster. i rumpl.)](/images/dp785/5000-6000/T70281-Evolution-Autopilot-z-p70s-ACU-100-czujnikiem-EV1-i-zet-okablowania-EV1-dla-nap-hydr-0-5l-na-k-ster-i-rumpl-_%5B5658%5D_480.jpg)
![T70281 Evolution Autopilot z p70s, ACU-100, czujnikiem EV1 i zet. okablowania EV1 (dla nap. hydr. 0.5l, na k. ster. i rumpl.) T70281 Evolution Autopilot z p70s, ACU-100, czujnikiem EV1 i zet. okablowania EV1 (dla nap. hydr. 0.5l, na k. ster. i rumpl.)](/images/dp785/5000-6000/T70281-Evolution-Autopilot-z-p70s-ACU-100-czujnikiem-EV1-i-zet-okablowania-EV1-dla-nap-hydr-0-5l-na-k-ster-i-rumpl-_%5B5657%5D_480.jpg)
![T70281 Evolution Autopilot z p70s, ACU-100, czujnikiem EV1 i zet. okablowania EV1 (dla nap. hydr. 0.5l, na k. ster. i rumpl.) T70281 Evolution Autopilot z p70s, ACU-100, czujnikiem EV1 i zet. okablowania EV1 (dla nap. hydr. 0.5l, na k. ster. i rumpl.)](/images/dp785/5000-6000/T70281-Evolution-Autopilot-z-p70s-ACU-100-czujnikiem-EV1-i-zet-okablowania-EV1-dla-nap-hydr-0-5l-na-k-ster-i-rumpl-_%5B5657%5D_480.jpg)
![T70281 Evolution Autopilot z p70s, ACU-100, czujnikiem EV1 i zet. okablowania EV1 (dla nap. hydr. 0.5l, na k. ster. i rumpl.) T70281 Evolution Autopilot z p70s, ACU-100, czujnikiem EV1 i zet. okablowania EV1 (dla nap. hydr. 0.5l, na k. ster. i rumpl.)](/images/dp785/5000-6000/T70281-Evolution-Autopilot-z-p70s-ACU-100-czujnikiem-EV1-i-zet-okablowania-EV1-dla-nap-hydr-0-5l-na-k-ster-i-rumpl-_%5B5659%5D_480.jpg)
![T70281 Evolution Autopilot z p70s, ACU-100, czujnikiem EV1 i zet. okablowania EV1 (dla nap. hydr. 0.5l, na k. ster. i rumpl.) T70281 Evolution Autopilot z p70s, ACU-100, czujnikiem EV1 i zet. okablowania EV1 (dla nap. hydr. 0.5l, na k. ster. i rumpl.)](/images/dp785/5000-6000/T70281-Evolution-Autopilot-z-p70s-ACU-100-czujnikiem-EV1-i-zet-okablowania-EV1-dla-nap-hydr-0-5l-na-k-ster-i-rumpl-_%5B5659%5D_480.jpg)
![T70281 Evolution Autopilot z p70s, ACU-100, czujnikiem EV1 i zet. okablowania EV1 (dla nap. hydr. 0.5l, na k. ster. i rumpl.) T70281 Evolution Autopilot z p70s, ACU-100, czujnikiem EV1 i zet. okablowania EV1 (dla nap. hydr. 0.5l, na k. ster. i rumpl.)](/images/dp785/5000-6000/T70281-Evolution-Autopilot-z-p70s-ACU-100-czujnikiem-EV1-i-zet-okablowania-EV1-dla-nap-hydr-0-5l-na-k-ster-i-rumpl-_%5B5660%5D_480.jpg)
![T70281 Evolution Autopilot z p70s, ACU-100, czujnikiem EV1 i zet. okablowania EV1 (dla nap. hydr. 0.5l, na k. ster. i rumpl.) T70281 Evolution Autopilot z p70s, ACU-100, czujnikiem EV1 i zet. okablowania EV1 (dla nap. hydr. 0.5l, na k. ster. i rumpl.)](/images/dp785/5000-6000/T70281-Evolution-Autopilot-z-p70s-ACU-100-czujnikiem-EV1-i-zet-okablowania-EV1-dla-nap-hydr-0-5l-na-k-ster-i-rumpl-_%5B5660%5D_480.jpg)

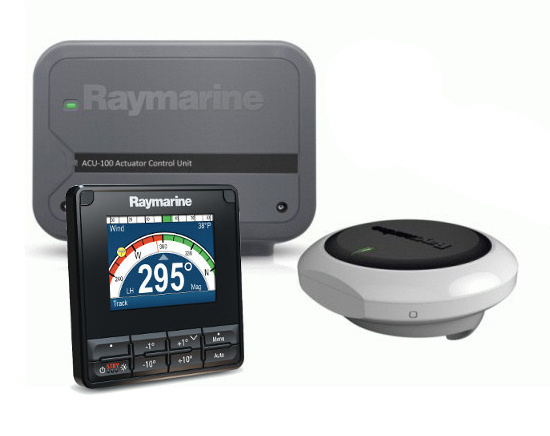

T70281 Autopilot Evolution EV-100 z jednostką kontrolną p70s, ACU-100, czujnikiem EV1 Sensor Core i zestawem okablowania EV1 (odpowiedni dla napędów hydraulicznych 0.5l , na koło sterowe i rumplowych)
Opinie | |
Wysyłka w ciągu | 24 godziny |
Cena przesyłki | 19 |
Dostępność |
Mało
|
Waga | 0.15 kg |
Raymarine | |
Kod kreskowy | |
EAN |
Zamówienie telefoniczne: 48583207024
Zostaw telefon |
T70281 Autopilot Evolution EV-100 z jednostką kontrolną p70s, ACU-100, czujnikiem EV1 Sensor Core i zestawem okablowania EV1 (odpowiedni dla napędów hydraulicznych 0.5l , na koło sterowe i rumplowych)
Cechy i zalety:
- Evolution Ai dla najwyższej wydajności
- Nie wymaga kalibracji
- Szybka i łatwa instalacja
- Dla systemow 12 V DC
- Pasuje do napędów z pompą hydrauliczną 0.5l, napędów na koło sterowe oraz napędów rumplowych
- Zawiera kontroler autopilota p70s
Zawiera:
- Czujnik EV-1
- Jednostkę kontrolna autopilota p70s
- Jednostkę kontrolną napędu autopilota ACU-100 (Actuator Control Unit)
- Zestaw okablowania Evolution EV1
- Osprzęt montażowy

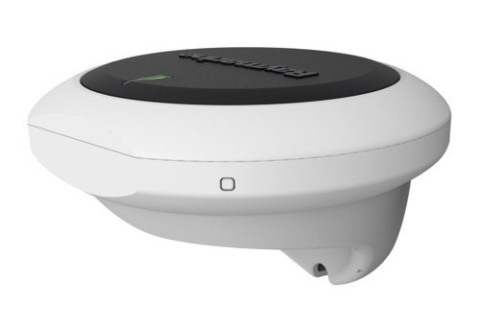

Czujnik EV
Centralnym punktem każdego systemu Evolution jest czujnik EV, czyli 9-osiowy czujnik monitorujący ruch jednostki we wszystkich trzech wymiarach. Element ten łączy zaawansowane czujniki półprzewodnikowe z procesorem autopilota Evolution w pojedynczej i łatwej do zamontowania obudowie.
Czujnika EV może być zamontowany pod lub nad pokładem, gdyż obudowa urządzenia jest wodoodporna i wykonana w standardzie wodoszczelności IPX6 i IPX7.
EV-1 przeznaczony jest dla systemów autopilota Evolution mechanicznych i hydraulicznych. Sieć SeaTalkng pozwala na podłączenie pojedynczym kablem dla zasilania i danych do Evolution ACU (actuator control unit) i rozszerzonych sieci SeaTalkng i NMEA2000.
Cechy i zalety:
- Precyzyjne monitorowanie kursu (pozycji), stabilności jednostki na falach, kołysania i odchylenia, pozwala autopilotowi dostosowywać się wraz ze zmianami warunków panujących na morzu i zmianą dynamiki jachtu.
- Elastyczne opcje montażu - montaż nad lub pod pokładem.
- Łatwe podłączenie przez SeaTalkng do jednostki kontrolnej i ACU.
- Technologia półprzewodnikowego czujnika dostarcza dynamicznej dokładności do 2 stopni we wszystkich warunkach.
- Auto-kompensacja dla pól magnetycznych na pokładzie i niezawodne wskazanie kursu na wysokich szerokościach północnych i południowych.
- Szybkie i niezawodne dane o kursie dla MARPA, nakładki radaru/mapa i różnych trybów kursu w wielofunkcyjnych wskaźnikach Raymarine.

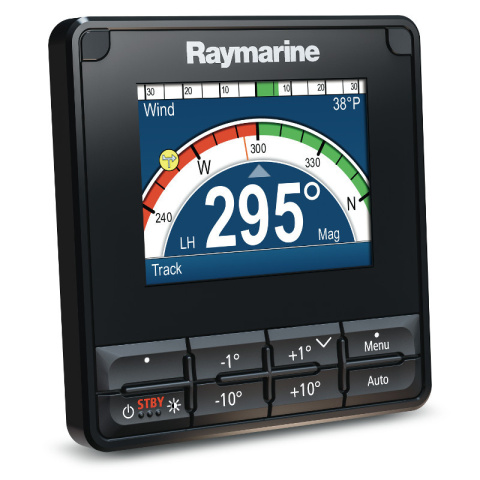

Jednostka kontrolna autopilota p70
p70s to przyciskowy kontroler pracy przeznaczony specjalnie dla łodzi żaglowych
Cechy i zalety:
- Interfejs użytkownika LightHouse jest prosty i szybki w użyciu
- Szerokie kąty patrzenia - 160°
- Startowy konfigurator pomaga szybko i łatwo skonfigurować pilota
- Antyrefleksyjna powłoka dla ulepszonej widoczności w pełnym świetle słonecznym
- Niskie zużycie prądu - typowo 132mA/1.6W - 27% mniej niż ST70 przy x4 pomiarze jasności
- Wspierane tryby autopilota: Auto; Standby (tryb gotowości); Pattern (patent); Track (śledzenie); Wind Vane; Power Steer and Jog Steer
- Prosty system i grupowe zciemnianie/rozświetlanie
- Wsparcie dla licznych źródeł danych
- Połączenia SeaTalkng/NMEA2000 i SeaTalk1 (nie wymagane połączenie pomostowe)

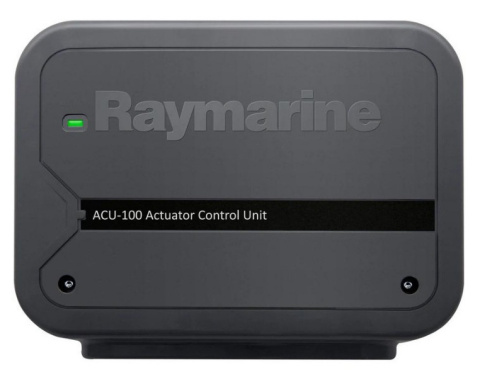

ACU-100 Autopilot Control Unit (ACU)
Odporna Jednostka kontrolna napędu autopilota ACU (Actuator Control Unit) dostarcza niezawodnego zasilania napędu autopilota.
Zestaw okablowania Evolution
- 1 x SeaTalkng kabel zasilania (0.4m)
- 1 x SeaTalkng kabel główny (Backbone) (5m)
- 1 x SeaTalkng kabel Spur (0.4m)
- 1 x SeaTalkng 5-drozny blok połączeniowy
- 2 x SeaTalkng połączenie T-piece
- 2 x SeaTalkng Terminator
Specyfikacja techniczna:
EV-1 Czujnik | |
---|---|
Nominalne napięcie zasilania (w woltach DC) | 12 wolt systemy DC |
Zakres napięć pracy (wolty DC) | 10.8 – 15.6 woltów DC |
Pobór prądu | 30 mA |
SeaTalkng LEN | 1 |
Czujniki | 3-osiowy cyfrowy |
Połączenia danych | SeaTalkng |
Temperatury pracy | -20ºC do +55ºC |
Temperatury przechowywania | -30ºC do +70ºC |
Wilgotność względna | max 93% |
Oszacowanie wodoodporności | IPX 6 |
Wymiary | 140mm średnica, 35mm głębokość (wliczając obudowę montażową), 95mm głębokość (wliczając uchwyt ścienny) |
Waga | 0.29 kg (0.64 lbs) |
Zgodność EMC | Europa: 2004/108/EC, Australia i Nowa Zelandia |
ACU-100 | |
Prąd wyjściowy napędu | Max ciągły 7 Amp |
Przyłącze sprzęgła | brak połączenia przyłącza sprzęgła |
Nominale napięcie zasilania | 12 woltów DC |
Zakres napięcia pracy | 10.8 do 15.6 woltów DC |
Pobór prądu (w trybie czuwania "standby") główny zasilacz | 300 mA (12 woltów DC) |
Pobór prądu (w trybie czuwania "standby") zasilanie SeaTalkng | Brak zasilania do SeaTalkng |
SeaTalkng LEN | N/A |
Wyjście mocy SeaTalkng | Brak zasilania do SeaTalkng |
Oszacowanie wodoodporności | Panel wtyków: IPX2, Elektronika napędu: IPX6 |
Wymiary Szer. x Wys. x Głęb. | 180 mm x 140 mm x 52mm (7.1" x 5.5" x 2.0") |
Waga | 0.6 kg (1.32 lbs) |
Jednostka kontrolna autopilota p70s | |
Napięcie nominalne (wolty DC) | 12 wolt DC |
Zakres napięcia (wolty DC) | 9 – 16 woltów DC |
Rozmiar ekranu | 3.5" TFT LCD 320 x 240 pikseli |
Kolory | 16 bitów kolor (64 tys. kolorów) |
Jasność LCD | 700 cd/min² |
Pobór prądu | 69 mA bez oświetlenia; 134 mA 100% iluminacja |
Połączenia | SeaTalkng (x2) i kompatybilne z SeaTalk1 |
Temperatury pracy | -25ºC do +55ºC |
Temperatura przechowywania | -30ºC do +70ºC |
Wilgotność względna | 93% max |
Wodoodporność | IPX 6 |
Zgodność | Europa 2004 /108 /EC Australia i Nowa Zelandia C-Tick, Level 2 |
Do pobrania:
Instrukcja w j. angielskim - EV-1 i ACU (plik PDF)
Instrukcja w j. angielskim - Evolution + p70 +p70R (plik PDF)
