• AIS700 Odbiornik / nadajnik klasy B ze zintegrowanym splitterem [E70476]

Symbol: E70476

AIS700 Odbiornik / nadajnik klasy B ze zintegrowanym splitterem antenowym [E70476]

6306.00
szt. Do przechowalni
Opinie
Cena przesyłki 19
Odbiór osobisty 0
Kurier InPost płatność z góry 17
Kurier InPost za pobraniem 19
Kurier 24
Kurier (Pobranie) 30
Dostępność Mało
Raymarine

Zamówienie telefoniczne: 48583207024

Zostaw telefon

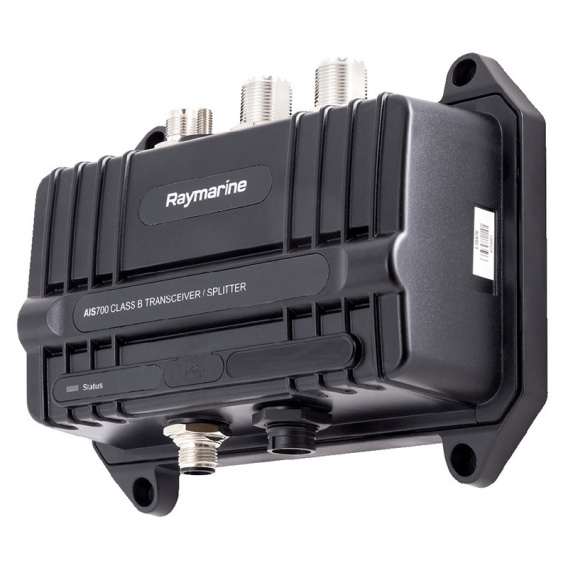

AIS700 Odbiornik / nadajnik klasy B ze zintegrowanym splitterem antenowym [E70476]

AIS700 to nadajnik-odbiornik Systemu Automatycznej Identyfikacji (AIS) Klasy B zaprojektowany do użycia z systemami nawigacji wskaźników wielofunkcyjnych Raymarine. AIS700 nie tylko odbiera rozgłoszenia od innych jednostek pływających, ale także nadaje informacje o własnym jachcie, by moc być widzianym w systemach innych statków.

  • Pełne nadawanie i odbiór AIS dla większej świadomości sytuacji i bezpieczeństwa
  • Najnowsza sieć SO-TDMA dla większego zasięgu i szybszej wydajności
  • Wbudowany splitter antenowy upraszcza instalację z istniejącą anteną VHF
  • Kompatybilność NMEA2000, NMEA0183, PC i SeaTalkng
  • Przełączalny sprzętowo i programowo Tryb Cichy dla zwiększenia bezpieczeństwa w razie potrzeby

AIS700 - menu celu
Menu celu AIS

AIS700 - menu celu
Kontakty AIS

AIS700 - menu celu
Nakładka radaru AIS

AIS700 klasy B daje właścicielom łodzi możliwość korzystania z tej samej anteny co radiotelefon VHF, dzięki czemu instalacja jest łatwiejsza i tańsza. AIS700 wykorzystuje najnowsze technologie sieciowe do szybszych aktualizacji, wyższej przepustowości i lepszego zasięgu, czo czyni go najlepszym nadajnikiem-odbiornikiem w swojej klasie. Został zbudowany z myślą o bezproblemowej integracji z urządzeniami MFD firmy Raymarine - instrumentami i systemami nawigacji opartymi na komputerach PC z rozszerzonymi opcjami łączności.

Na małych łodziach często brakuje miejsca na instalowanie oddzielnych anten dla różnych systemów łączności. Ponieważ nadajnik-odbiornik AIS i radio VHF łodzi działają na tym samym paśmie częstotliwości, te dwa urządzenia mogą współdzielić jedną antenę. Wszechstronna architektura Raymarine AIS700 umożliwia bardziej elegancką instalację w miejscach, w których przestrzeń jest wyjątkowo cenna. Połączenie wszystkich urządzeń z AIS700 pozwala zmniejszyć liczbę przewodów i ilość miejsca zajmowanego przez sprzęt. Zmniejsza to również koszt instalacji, usuwając konieczność zakupu dodatkowego rozdzielacza anteny.

Wyposażenie urządzenia AIS700 w dedykowany 72-kanałowy odbiornik GPS zgodny z RAIM zapewnia najwyższą dokładność odczytu pozycji. Z kolei łączność z wielofunkcyjnymi wyświetlaczami łodzi jest realizowana za pomocą najnowszych protokołów NMEA2000 i SeaTalkng. Wbudowany multiplekser NMEA0183 znacząco ułatwia integrację nadajnika AIS700 z urządzeniami MFD i radiami starszej generacji. Także w tym przypadku nie są wymagane żadne dodatkowe skrzynki, co usprawnia montaż i obniża koszty. "Tryb cichy" nadajnika AIS700 umożliwia użytkownikom zaprzestanie transmisji pakietów identyfikacyjnych łodzi przy zachowaniu odbioru danych z sąsiednich jednostek. Jest to cecha szczególnie przydatna dla wędkarzy sportowych biorących udział w połowach turniejowych i chcących zachować swoją pozycję w tajemnicy przed konkurentami. Innym zastosowaniem tej funkcji jest ochrona przed piractwem - AIS jest często wykorzystywany przez napastników do obserwacji zbliżających się statków. Włączenie trybu cichego na niebezpiecznych wodach pozwala jachtom na uniknięcie potencjalnych zagrożeń.

Specyfikacja techniczna:

Specyfikacja środowiskowa
Temperatura pracy -15°C do +55°C
Temperatura przechowywania -20°C do +75°C
Wdarcie się wody IPX6 and IPX7
Wilgotność względna Do 93% @ 40°C
Specyfikacja zasilania
Zasilanie 12V i 24V nominalne
Pobór prądu <3W
Prąd szczytowy 3A
Numer równoważności obciązenia (Load Equivalency Number) 1 LEN
Specyfikacje RF
Odbiornik 1 zakres 156.025 MHz do 162.025 MHz (w krokach 25KHz)
Odbiornik 2 zakres 156.025 MHz do 162.025 MHz (w krokach 25KHz)
Zakres nadajnika 156.025 MHz do 162.025 MHz (w krokach 25KHz)
Specyfikacja nadajnika By spełnić odnośne sekcje IEC 62287-2
Specyfikacja odbiornika By spełnić odnośne sekcje IEC 62287-2
Specyfikacja nadajnika By spełnić odnośne sekcje IEC 62287-2
Odbiornik GPS u-blox MAX-M8W
Kanały odbiornika GPS 72 kanalł
Czas namiaru GPS od zimnego startu 26s nominalnie
Źródło pozycji GPS & GLONASS
Wydajność AIS 5W SOTDMA
Specyfikacja splittera antenowego
Zakres częstotliwości pracy 156.0MHz do 162.025MHz Nadawanie
156.0MHz do 162.025MHz Odbiór
Ścieżka utraty AIS RX 0dB
Ścieżka utraty AIS TX <1dB
Ścieżka utraty VHF RX 0dB
Ścieżka utraty VHF TX <1dB
Zasilanie podtrzymujące port AIS Maximum 5W na wejściu
Zasilanie podtrzymujące port VHF 25W na wejściu
Czas przełączania RX na VHF TX 10uS Max
Czas przełączania RX na AIS TX 10uS Max
Czas przełączania VHF TX na AIS TX 10uS Max
Czas przełączania dowolnego TX na RX 10uS Max
Impedancja portu VHF 50 Ohmów
Impedancja portu AIS 50 Ohmów
Impedancja portu anteny 50 Ohmów
Izolacja VHF do portu AIS >28dB (w obu kierunkach)
Minimalne zasilanie wejścia VHF dla przełączania 400mW
Połączenia zewnętrzne
Typ wtyku anteny VHF SO-239 współosiowy
Typ wtyku radia VHF SO-239 współosiowy
Wtyk anteny GNSS 50Ω TNC współosiowy
NMEA2000 DeviceNet męski
USB Micro-B
Izolacja zewnętrznego interfejsu Interfejsy NMEA0183 i NMEA 2000 dla wprowadzenia izolacji galwanicznej z zasilania wedle wymagań specyfikacji odnośnego interfejsu.
NMEA0183 interfejs 1 (połączenie MFD) Zgodne z NMEA 0183 HS (IEC 61162-1), dwukierunkowe, poziomy RS422. Interfejs 4 przewody (sygnalizacja różnicowa). Konfigurowalna szybkość transmisji. Wejście na MFD z AIS.
NMEA0183 interfejs 2 (NMEA0183 połączenie instrumentu) Zgodne z NMEA 0183 (IEC 61162-1), dwukierunkowe, poziomy RS422. Interfejs 4 przewody (sygnalizacja różnicowa). Interfejs 4 przewody (sygnalizacja różnicowa) Konfigurowalna szybkość transmisji
Interfejs USB (połączenie PC) Zgodny z protokołem NMEA 0183 HS (IEC 61162-1), dwukierunkowy port USB, szybkośc transmisji 38.4 k

Co jest w pudełku:

AIS700 - zawartość pudełka

1. AIS700 nadajnik/odbiornik klasy B z wbudowanym splitterem antenowym VHF
2. Antena GNSS (GPS)
3. Kabel zasilania/danych 2m
4. Kabel radia VHF 1m
5. Kabel adaptera DeviceNet do SeaTalkng® 1m
6. Uszczelka anteny GNSS
7. Mocowanie anteny GNSS na maszt
8. Mocowania jednostki (4 x No.8x19 wkręty samogwintujące)
9. M5 nakrętka z podkładką (uziemienie)
10. Zestaw dokumentacji
11. Mocowania anteny GNSS (3 x M3x40 kołek i nakrętka)
12. Oprogramowanie na CD
