Quantum 2 Q24D Doppler 18" Radar z kablem zasilania 15m i kablem danych 15m [T70417]

Quantum 2 Q24D Doppler 18" Radar z kablem zasilania 15m i kablem danych 15m [T70417]

Uwaga! Obrazy przedstawiono tylko w celach ilustracyjnych

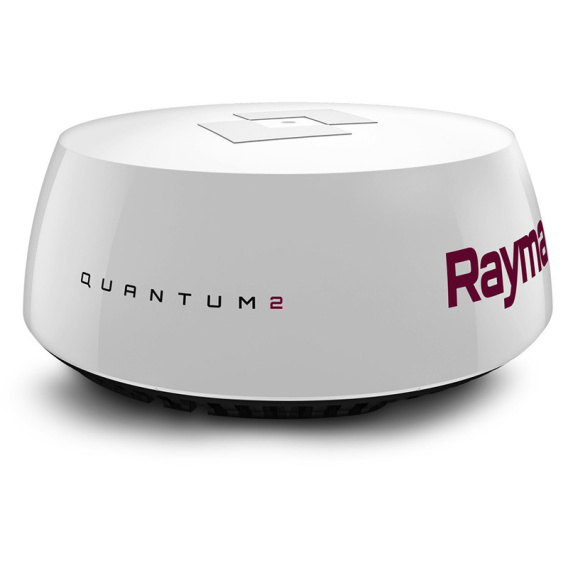

Quantum 2 to antena radaru firmy Raymarine z technologią unikania kolizji Doppler. Nowa generacja radarowej kompresji impulsów CHIRP Quantum 2 zapewnia doskonałą świadomość celów na długich i ekstremalnie krótkich dystansach.

Dzięki użyciu zaawansowanego przetwarzania Doppler, system stale podświetla poruszające się kontakty radaru i oznacza je kodowanymi kolorami dla zaznaczenia, czy zbliżają się czy oddalają. Quantum z Dopplerem ułatwia rozróżnianie potencjalnie niebezpiecznych celów podczas nawigowania w strefach o dużym natężeniu ruchu.

Łatwa identyfikacja niebezpiecznych celów
Przetwarzanie celów Raymarine Quantum 2 Doppler z łatwością identyfikuje ruchome kontakty radaru i oznacza je kodowanymi kolorami dla ciągłego rozpoznania i redukcji ryzyka kolizji.

Bezpieczniejsza nawigacja
Wyłączna dla Quantum 2 funkcja Sektora Bezpieczeństwa zapewnia maksymalny poziom widzialności dla niebezpiecznych celów na ścieżce twojego jachtu (zarówno ruchomych jak i stacjonarnych).

Doskonałe unikanie kolizji
MARPA z aktywowanym Dopplerem zapewnia wygodne śledzenie niebezpiecznych celów eliminując potrzebę konfiguracji stref ochrony. Śledzenie celów Raymarine MARPA to dokładnie ta sama technologia, której zaufała Straż Przybrzeżna USA.

Główne cechy i zalety:

• Wyświetlanie poruszających się celów Doppler pozwala na doskonałą świadomość sytuacji już na pierwszy rzut oka
• W pełni automatyczne śledzenie celów ARPA, wraz z ręcznym trybem MARPA
• Regulowana historia celów TrueTrails pokazuje historię ruchu poruszających się kontaktów
• Kompresja impulsów CHIRP wykrywa kontakty tak bliskie jak 5,5 m (18 stóp) w warunkach nawigacji przy zerowej widoczności
• Zakres 24 mil dla wczesnego wykrywania natężenia ruchu, pomocy nawigacyjnych, lądowisk i pogody
• Natychmiastowa świadomość - Quantum startuje i jest gotowy do pracy w kilka sekund
• Doskonałe odrzucanie interferencji eliminuje szum pochodzący z innych anten radaru
• Uproszczona instalacja dzięki Wi-Fi lub łączność sieciowa przy pomocy cienkiego przewodu
• Łatwy upgrade - Quantum 2 korzysta z tych samych szablonów montażu co inne skanery radaru Raymarine
• Niewielka waga i łatwość instalacji - Quantum waży do 50% mniej niż inne porównywalne radary magnetronowe
• Bezpieczne poziomy emisji - Quantum można montować w dowolnym miejscu na pokładzie
• Niski pobór prądu, co wydłuża żywotność baterii podczas nawigowania.

Jak działa radar Doppler?

Fale energii mikrofalowej są odbijane od odległego celu, tak jak w konwencjonalnym radarze.

Poruszające się cele odsyłają echa, których częstotliwości zmieniają się w górę lub w dół od tego, co było oryginalnie transmitowane.

Dla celów zbliżających się, częstotliwość wzrasta, gdy wiodąca krawędź powracających ech odbierana jest częściej, kiedy maleje zasięg celu.

Dla celów oddalających się, częstotliwość spada, gdy powracające echa rozpraszają się, kiedy ich zasięg wzrasta.

Radary Doppler zostały tak zaprojektowane, by wykrywać te małe zmiany w częstotliwości fali i używać ich do klasyfikowania ruchomych celów radaru.

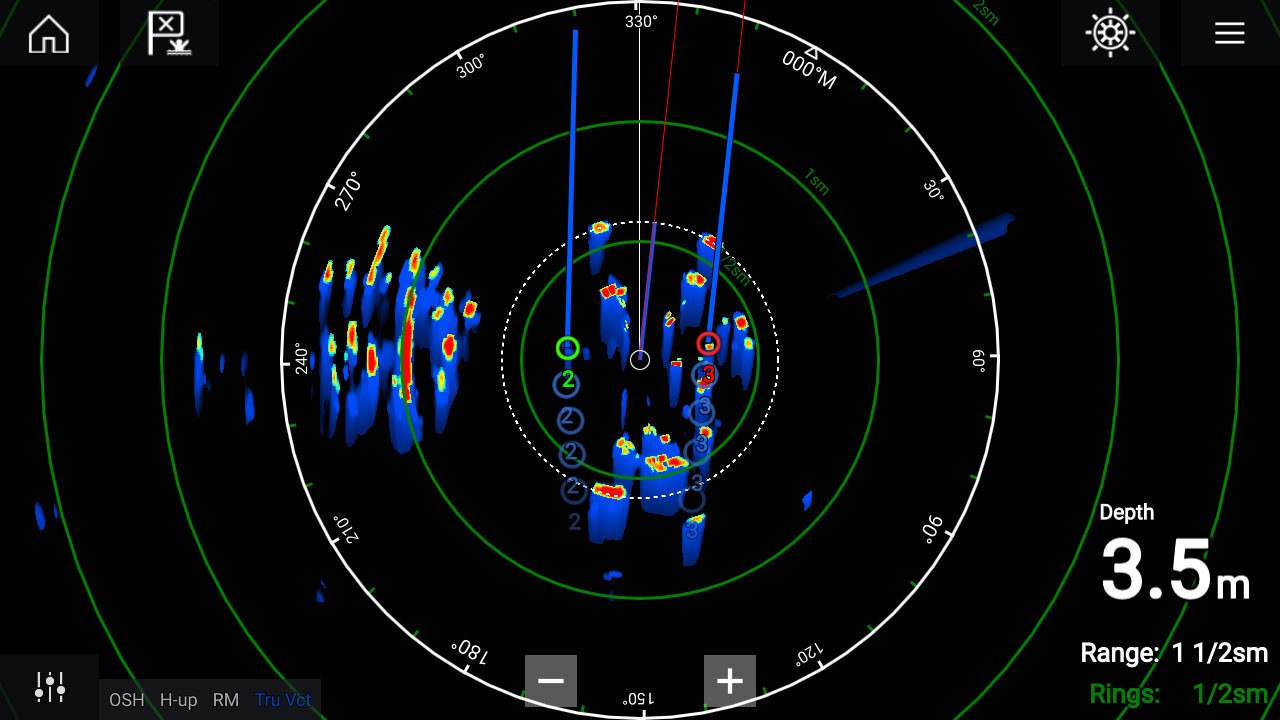

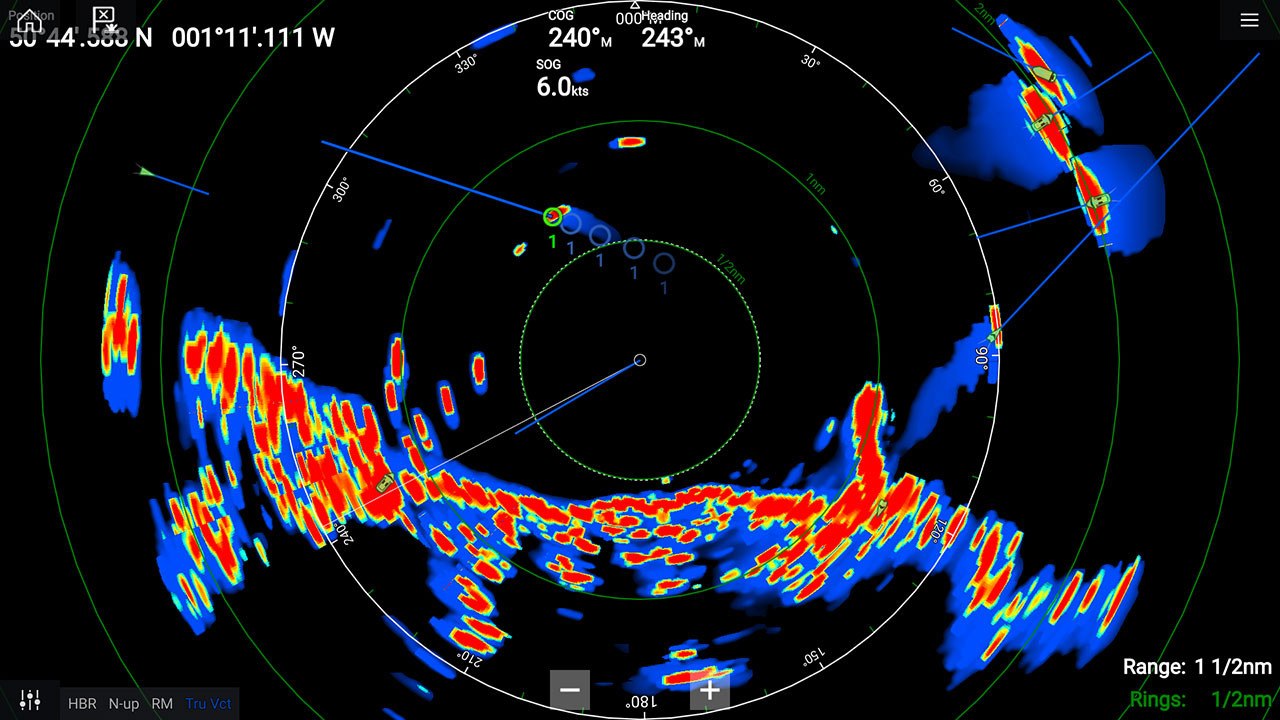

Przetwarzanie celu Doppler

Radar Doppler został specjalnie dostrojony, by wykrywać zmianę częstotliwości powracającego echa radaru poprzez ruch względem celów stacjonarnych.

Quantum 2 unikalnie koloruje kodami poruszające się cele, by oznaczyć, czy się one zbliżają czy oddalają.

• Cele zbliżające się oznaczone są kolorem czerwonym.
• Cele oddalające się oznaczone są kolorem zielonym.

Cele oznaczone kolorowymi kodami ułatwiają odróżnienie obiektów ruchomych od innych celów stacjonarnych takich jak lądy, pomoce nawigacyjne lub nieruchome/zakotwiczone jachty.

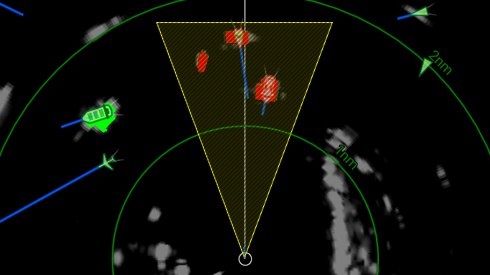

Quantum 2 Sektor Bezpieczeństwa

Doppler doskonale sprawuje się zwracając uwagę na ruchome cele, ale bagatelizuje cele stacjonarne, które mogą być równie niebezpieczne.

Sektor Bezpieczeństwa zapewnia równą uwagę dla tych bliskich zagrożeń poprzez kolorowanie ich tak jak cele zbliżające się. Wśród potencjalnych celów znajdują się:

• Boje.
• Jawne zagrożenia (skały, spiętrzenia, itp.).
• Wolno poruszające się, ledwie widzialne jednostki pływające.

Sektor Bezpieczeństwa Quantum 2 rozciąga się 15° od dziobu na dystans około 200m.

UWAGA: Sektor bezpieczeństwa nie jest widzialny na wyświetlaczu. Quantum 2 automatycznie przetwarza i podświetla cele wewnątrz tego regionu na czerwono.

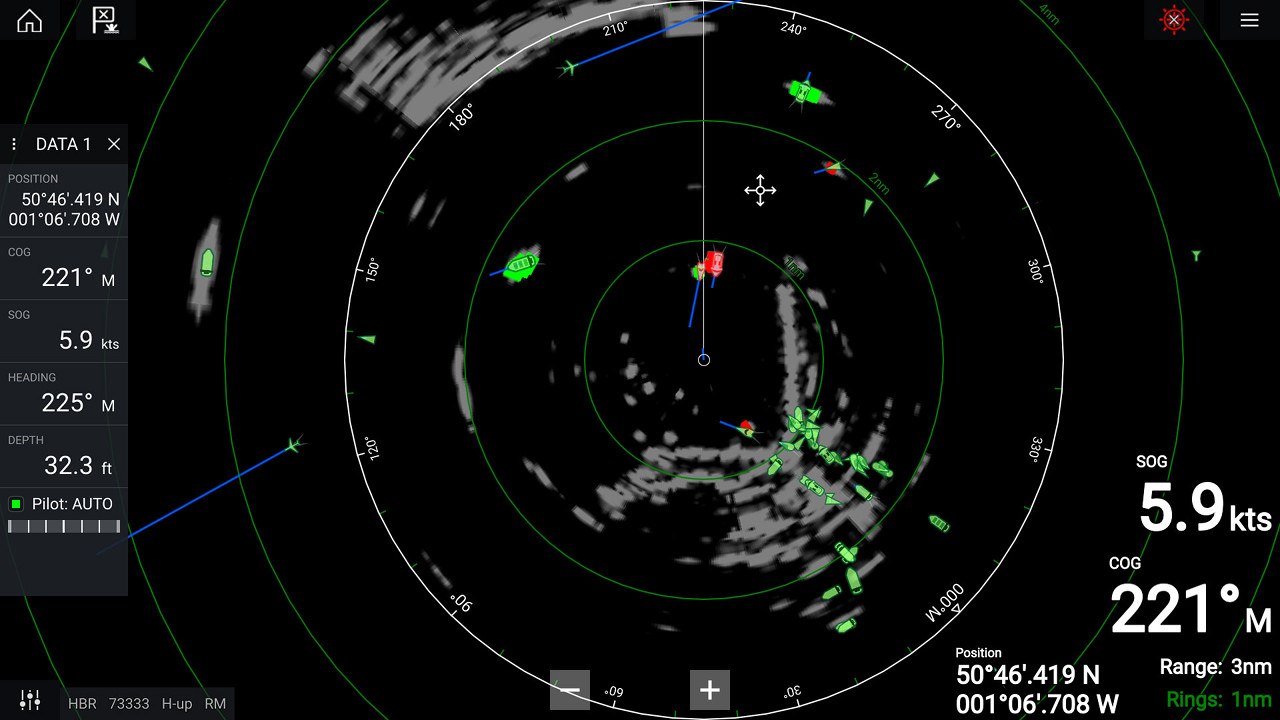

Automatyczne namierzanie i śledzenie celu

Quantum 2 posiada także funkcję w pełni automatycznego namierzania i śledzenia celu. Skonfiguruj własne strefy bezpieczeństwa lub alarmu, a będziesz powiadamiany o nowych kontaktach radaru, które znajdą się w strefie. Quantum 2 może rozpocząć śledzenie tych kontaktów automatycznie, wyliczając ich kurs, prędkość, najbliższy punkt spotkania i wiele innych. Zostaniesz powiadomiony o niebezpiecznych kontaktach słyszalnymi alarmami i łatwymi do zrozumienia grafikami na ekranie.

Quantum 2 posiada również nową funkcję Raymarine True Trails ("Prawdziwe ślady") służącą wyświetlaniu historii celu. Funkcja True Trails pozwala na przeglądanie historycznego "przebudzenia" za każdym poruszającym się kontaktem. Te dodatkowe informacje ułatwiają interpretację ruchu innych jednostek pływających i podejmują inteligentne decyzje manewrowe, by uczynić przejście bezpiecznym.

Wzmocniona budowa i niewielka waga

Jak w przypadku każdego systemu Raymarine Quantum, korzyść przyniesie wzmocniona budowa i niewielka waga urządzenia dzięki uczynieniu instalacji super prostą. Quantum 2 charakteryzuje sie niewielkim poborem prądu, co czyni go szczególnie przyjaznym dla jachtów, które opierają się wyłącznie na zasilaniu z akumulatorów. Quantum 2 z Dopplerem można zainstalować tradycyjnie w konfiguracji przewodowej, lub użyć wbudowanej technologii Wi-Fi do połączenia go ze wskaźnikiem wielofunkcyjnym Raymarine.

Quantum 2 z Dopplerem wyznacza w istocie nowy standard dla bezpieczeństwa na wodzie i unikania kolizji.

Co jest w pudełku:

1. Antena Quantum 2
2. Kabel zasilania 10m (tylko w modelach T70416 & T70417)
3. Śruby mocujące M8 ze sprężynowyi podkładkami i płaskimi podkładkami
4. Zestaw dokumentacji (szablon montażowy w komplecie)

Specyfikacja techniczna
