NGW-1-STNG Przejściówka NMEA 0183 do SeaTalk NG Gateway

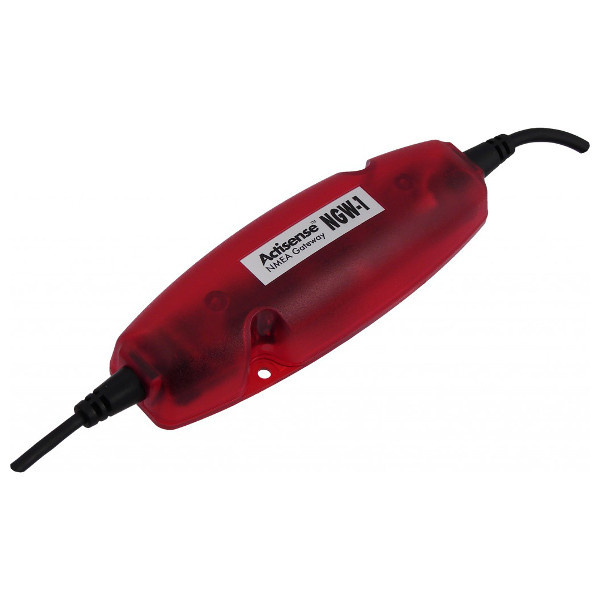

Brama Actisense NGW-1 NMEA 2000 to najprostszy sposób na połączenie pomiędzy sieciami starych i nowych danych na łodzi. NGW-1 potrafi konwertować dane NMEA 0183 do danych NMEA 2000 i vice-versa.
Przy użyciu dostarczonego zaawansowanego oprogramowania konfiguracyjnego można bezpośrednio ustawić, które dane są wymagane do konwersji w obu kierunkach.
Można użyć kilku jednostek NGW-1 do multipleksowania licznych urządzeń NMEA 0183 do sieci NMEA 2000, używając sieci w znaczeniu kombinacji i transferowania wszystkich danych z jednego miejsca do drugiego.
Narzędzie programowe Actisense NMEA Reader pozwala użytkownikom NGW-1 na przeglądanie i zrozumienie (w szczegółach) wyjściowych fraz NMEA 0183 bezpośrednio przez NGW-1.

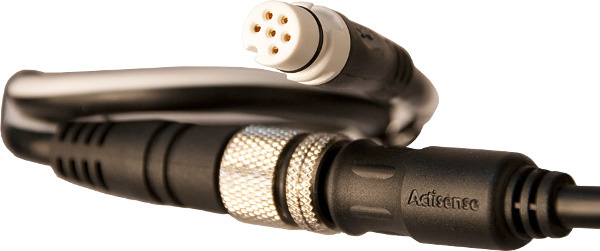

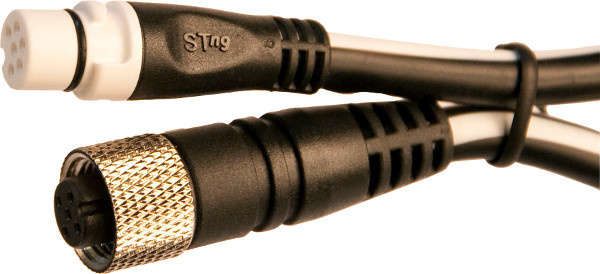

NGW-1-STNG to opcja Raymarine SeaTalk NG. Ta wersja pozwala użytkownikom konwertować dane NMEA 0183 do SeaTalk NG i vice-versa, dostarczając integracji z produktami firmy Raymarine bez potrzeby stosowania dodatkowych elementów spajających. Opcja NGW-1-STNG to kombinacja standardowego NGW-1-ISO z kablem przejściowym Raymarine SeaTalk NG dla interfejsu starych, powoli wycofywanych ze sprzedaży instrumentów do szyny SeaTalk NG bazującej na NMEA 2000.
Zalety NGW-1:
- Uaktualnia oprzyrządowanie NMEA 0183 do NMEA 2000
- Pozwala urządzeniom NMEA 0183 otrzymywać istotne dane NMEA 2000
- Używa szyny NMEA 2000 do multipleksowania razem kilku sygnałów NMEA 0183
- Konfiguracja przy użyciu programu NMEA Reader
Specyfikacja techniczna:
| Zasilanie (w wariantach ISO, ISO-AIS & STNG) | |
|---|---|
| Napięcie zasilania (NMEA 2000 port) |
10 do 35 VDC |
| Dostarczany prąd (NMEA 2000 port) | 35mA @ 12VDC |
| LEN | 1 |
| Zasilanie Supply (warianty z USB) | |
| Napięcie zasilania (NMEA 2000 port) | 10 do 35 VDC |
| Prąd zasilania (USB Host port) | 85mA @ 5 VDC |
| Prąd zasilania (NMEA 2000 port) | 35mA @ 12 VDC |
| LEN | 1 |
| NMEA 0183 Port (warianty ISO, ISO-AIS & STNG) | |
| Kompatybilność | Kompatybilne z Fill NMEA 0183, RS232 & RS422. Kompatybilne z RS485 Listener |
| Izolacja galwaniczna | 2500 V wejście do uziemienia. 1500 V wyjście do uziemienia przy użyciu ISO-Drive™. |
| Prędkość | 480 do 11500 Baud |
| Napięcie wyjściowe napędu | >=2.1 V (różnicowo) do 100 Ω |
| Prąd wyjściowy napędu | 20 mA max. |
| Ochrona wyjścia | Zwarcie i ESD |
| Tolerancja napięcia wejściowego | -15 V do +15 V ciągle. -35 V do +35 V w krótkim czasie (<1 sekunda) |
| Ochrona wejścia | Ochrona ograniczenia prądu i Overdrive Protection do 40 VDC |
| Łączność | Długość kabla jest rozebrana i cynowana (5mm) |
| Długość kabla | 1.5m |
| USB Port (w wariancie USB) | |
| Kompatybilność | USB V1.1 i V2.0 |
| Izolacja galwaniczna | 2500 V wejście do uziemienia |
| Prędkość/Szybkość transmisji (Baud Rate) | 4800 do 230400 Baud |
| Łączność | Uformowana wtyczka typu męskiego A na kablu |
| Długość kabla | 1.5m |
| Sterowniki (najnowszy system operacyjny) | Windows XP, Vista, 7 & MAC OS X dostarczone na CD |
| Sterowniki (na starsze wersje systemów operacyjnych) | Prosimy skontaktować się z Actisense w celu uzyskania informacji o starszych wersjach wspieranych systemów |
| Mechaniczne | |
| Materiał obudowy | Poliwęglan |
| Waga NGW-1-ISO & ISO-AIS | 220g |
| Waga NGW-1-USB | 210g |
| Waga NGW-1-STNG | 260g |
| Zatwierdzenia i certyfikaty | |
| W pełni certyfikowane z NMEA | |
| Ochrona | IP54 |
| Temperatura pracy | -20°C do + 70°C |
| Zalecana wilgotność | 0 - 80% RH |
| Gwarancja | 3 lata |
| NMEA 2000 Port (wszystkie warianty) | |
| Kompatybilność | W pełni ceertyfikowane z NMEA 2000 |
| Izolacja galwaniczna | Odnieś się do 'NMEA 0183 Port' lub 'USB Port' |
| Prędkość/Szybkość transmisji | 250 kbps |
| Łączność | M12 Męska (A polaryzowana) wtyczka uformowana na kablu |
| Długość kabla NMEA 2000 | 1.5m |
| Długość kabla adaptera STNG | 0.4m (1.9m z podłączonym kablem NMEA 2000) |
