I70s System Pack Wiatr, Głębokość, Prędkość 9m backbone

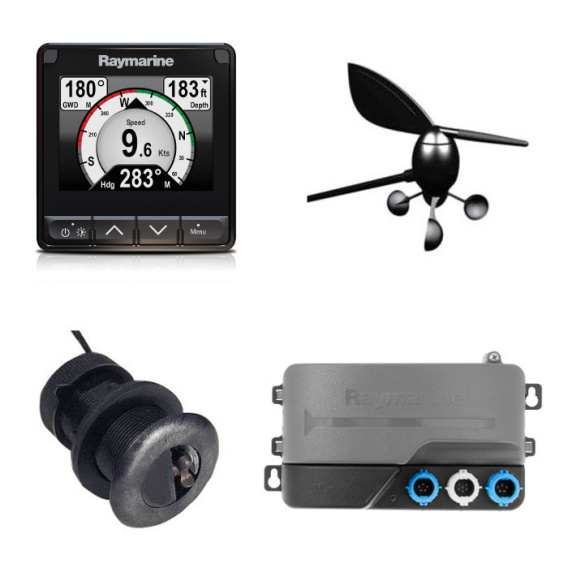

Zestaw i70s kolorowy instrument (E70327) + iTC5 konwerter czujników analogowych (E70010)+ przetwornik wiatru Wind Vane (E22078) + przetwornik DST800 Nylon Thru hull Głębokość Prędkość Temperatura (A22154)

i70s zapewnia jak największą wszechstronność przy zachowaniu najlepszej widoczności. Wskaźnik i70s pozwala wyświetlać dane przyrządów i nawigacji, które są w danym momencie najważniejsze dla żeglarza.

Zaopatrzony w wyraźny i jasny 4.1" wyświetlacz, instrument ten jest łatwy w dostosowaniu dzięki wskazaniom cyfrowym, analogowym i graficznym dla głębokości, prędkości, wiatru i innych danych. i70s to dobre uzupełnienie istniejącego systemu instrumentów Raymarine oraz idealny element do tworzenia sieci wskaźników i70s wraz z czujnikami.

• Duży, super jasny wyświetlacz LCD 4.1" dla maksymalnej widoczności
• Technologia optycznie zespolonych ekranów dobrze widzialnych w każdych warunkach pogodowych zapewnia jaśniejsze kolory, ostrzejszy kontrast i szerokie kąty widzenia
• Nowoczesny wygląd i70s dobrze komponuje się ze wskaźnikami wielofunkcyjnymi Raymarine eS Serii i gS Serii
• Prosty w obsłudze interfejs użytkownika LightHouse z rzeźbionymi gumowymi klawiszami ułatwia obsługę we wszystkich warunkach
• Łatwe w dostosowaniu wskazania danych głebokości, prędkości, wiatru i inne
• Sieć SeaTalk^ng dla bezproblemowej łączności z systemami Raymarine i sieciami NMEA2000 (przy użyciu adaptera DeviceNet do SeaTalk^ng)
• Łączność NMEA2000 dla danych silnika, paliwa i nawigacyjnych (przy użyciu adaptera DeviceNet do SeaTalk^ng)
• Wygodny tryb repetytora AIS pozwala na wizualne śledzenie pobliskich celów AIS
• W połączeniu z konwerterem przetworników instrumentów ITC-5 podłączenie do czujników analogowych głębokości, prędkości i wiatru
• Współpraca sieciowa z przetwornikami Airmar DST800 i smart przetwornikiem P70s (in-hull)
• W komplecie z osłonami przeciwsłonecznymi czarną (styl eS Serii) & brązową (styl e Seriei)

Intuicyjny interfejs użytkownika LightHouse - i70s daje bezpośredni dostęp do najczęściej używanych funkcji nawigacyjnych. Interfejs instrumentu LightHouse jest spójny ze wskaźnikami wielofunkcyjnymi Raymarine LightHouse, dzięki czemu użytkownicy wskaźników MFD Raymarine poczują się "jak w domu".

Instrument Raymarine i70s pozwala na łączność z następującymi sieciami pokładowymi:

• Sieci SeaTalk pierwszej generacji przy użyciu adaptera SeaTalk do SeaTalk^ng
• Sieci SeaTalk^ng bieżącej generacji
• Sieci NMEA2000 przy użyciu adaptera SeaTalk^ng do DeviceNet
• Dodatkowo i70s pozwala na wybór źródeł danych dla integracji z sieciami wieloczujnikowymi.

i70s może służyć jako repetytor AIS i wyświetlać cele AIS z odbiorników NMEA 2000 AIS. Pozwala na przeglądanie najbliższych 25 jednostek pływających wyposażonych w AIS i na wybieranie indywidualnych celów, by otrzymać odpowiednie informacje na ich temat.

Instrumenty i70s można połączyć z innowacyjnym konwerterem przetworników instrumentów iTC-5 uzyskując bezproblemowa integrację z analogowymi przetwornikami głębokości, wiatru, prędkości kompasu i czujnikiem wychylenia steru. Alternatywnie i70s można połączyć sieciowo z przetwornikami DST800 i smart przetwornikiwm p79s firmy Airmar.

iTC-5 Konwerter czujników analogowych Raymarine

Sygnały z przetwornika można łatwo przekonwertować do sieci SeaTalk^ng dzięki urządzeniu Raymarine iTC-5, ktore konwertuje analogowe sygnały przetwornika używane w systemach instrumentów i70, i70s, ST70+ i ST70 do SeaTalk^ng.

Przetworniki Prędkości/Temperatury, Głębokości, Wiatru, Kąta Steru i kompasu Fluxgate można podłączyć do pojedynczej jednostki iTC-5, dzięki czemu wyeliminujemy potrzebę stosowania wielu uchwytów ST70.

Rozszerzone systemy ST^ng mogą wspierać kilka jednostek iTC-5.

Połączenia SeaTalk^ng w podstawie jednostki w łatwy sposób łączą jednostkę iTC-5 z kablem głównym (backbone) SeaTalk^ng.

Prosimy pamiętać, że wskaźniki ST40/i40/i50/i60 i ST60+ nie potrafią kalibrować iTC-5. Tylko i70 / i70s posiada pełna kalibrację przetwornika. ST70/ST70+ potrafią kalibrować przetworniki Głębokości, Wiatru i Prędkości/Temperatury (nie Steru lub Kompasu.

Jeśli nie posiadasz w swoim systemie ST70/ST70+ lub i70 / i70s, wskaźniki ST40/i40/i50/i60/ST60+ muszą być podpięte bezpośrednio do odpowiednich przetworników analogowych.

1. Czerwony - połączenie przetwornika Prędkości i Temperatury
2. Pomarańczowy - połączenie przetwornika Wiatru i Rotavecta
3. Żółty - połączenie kompasu Fluxgate
4. Zielony - połączenie przetwornika Wychylenia steru
5. Niebieski - połączenie przetwornika Głębokości
6. Połączenie kabla głównego (backbone) SeaTalk^ng
7. Połączenie kabla dodatkowego (spur) SeaTalk^ng
8. Połączenie kabla głównego (backbone) SeaTalk^ng

Przykładowe systemy:

Uwaga: W systemie autopilota SPX kompas fluxgate i przetwornik wychylenia steru muszą być podłączone bezpośrednio do komputera kursu, a nie do iTC-5

Podstawowy system SeaTalk^ng z iTC-5:

1. Wskaźnik instrumentu ST70
2. 2 x wskaźniki instrumentu i70 lub i70s
3. Zakończenie połączenia T-piece SeaTalk^ng
4. Zakończenie iTC-5
5. Przetwornik wychylenia steru
6. Przetwornik Głębokości
7. Kompas Fluxgate
8. Przetwornik Wiatru Raymarine lub Rotavecta
9. Przetwornik Prędkości i Temperatury morza

Rozszerzony system SeaTalk^ng z iTC-5

1. Wskaźnik instrumentu ST70
2. p70r Kontroler pilota
3. Wskaźnik instrumentu i70 lub i70s
4. Nadajnik/odbiornik AIS
5. SPX komputer kursu (dostarczający zasilania 12 V do sieci SeaTalk^ng network)
6. System "Człowiek za burtą" (MOB - Man Over Board)
7. 5-drożna wtyczka SeaTalk^ng
8. Przetwornik wychylenia steru (podłączony przez SPX)
9. Kompas Fluxgate (podłączony przez SPX)
10. Wskaźnik wielofunkcyjny w zbudowanym GPS
11. Konwerter SeaTalk do SeaTalk^ng
12. iTC-5
13. Zakończenie iTC-5
14. Trymery
15. Dane silnika (podłączone przez adapter DeviceNet)
16. Zakończenie 5-drożnej wtyczki SeaTalk^ng
17. Przetwornik Głębokości
18. Przetwornik Prędkości i Temperatury morza
19. Przetwornik Wiatru Raymarine lub Rotavecta

DST800 - przetwornik analogowy ST60+/i70(200 kHz)
Posiada w komplecie kabel 13.7m z karbami - dla połączeń ST60+/i50/iTC-5
Głębokość, Log, Temperatura

Short Vane - krótki czujnik wiatr. z 30m (97.5') kablem ST60 / ST70

Specyfikacja techniczna:

Wymiary:

Do pobrania:

Instrukcja w j. angielskim - i70s - instalacja i obsługa (plik PDF):
