Czujnik wiatromierza pionowy CV7-V_M (NMEA0183)

Czujnik wiatromierza pionowy CV7-V_M (NMEA0183)

Ultradźwiękowy czujnik wiatru na top masztu z 25-metrowym kablem. Montaż pionowy. NMEA0183.

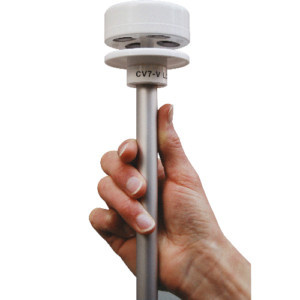

CV7-V to statyczny ultradźwiękowy wskaźnik wiatrowskazu dla prędkości wiatru zamontowany na pionowym słupie. Można go zaprogramować i skonfigurować pod kątem osiowania, czasu odpowiedzi, jednostek miary i formatu interfejsu. Ustawienie jest zapisywane w nieulotnej pamięci EEPROM.

Dane czujnika mogą być bezpośrednio przetwarzane przez komputer PC lub dowolne programowalne urządzenie z TTL lub portem szeregowym RS232. Protokół transmisji to NMEA0183®.

Specyfikacja techniczna

Okablowanie:
4 przewody:
- Czerwony: +12 V DC (9-16 V DC, 12mA)
- Niebieski: 0 V
- Żółty: NMEA0183® wyjście +
- Zielony: NMEA0183® wyjście -

Zakres pomiaru:
Prędkość wiatru: 0.25 do 80 węzłów
Kąt wiatru: 0 do 359°
Temperatura: -15°C (bez oblodzenia) do +55°C

Czułość pomiaru:
Prędkość wiatru: 0.25 węzła
Kąt wiatru: +/-1°
Temperatura powietrza: +/- 1°C

Frazy NMEA0183®:
IIMWV: Kąt, prędkość wiatru, ważność pomiaru
WIXDR: Temperatura powietrza
PLCJ: dane producenta
PLCJE: dane producenta
Prędkość transmisji: 4800 Bd

Zgodny z europejską normą CE

Programowalne konfiguracje:
Korekcja kąta w stopniach
Czas reakcji prędkości i kierunk: 1, 2, 4, 8, 16 s
Jednostka prędkości w węzłach, m/s, km/h
Jednostka temperatury w stopniach Celsjusza lub Fahrenheita
NMEA® lub specjalistyczne formaty interfejsów

Kompatybilność

Kompatybilność połączeń CV7-V:

NMEA0183® standard - 4800 bauds
FURUNO©, RD30, RD33, sondy głębinowe, radary, NavNet, NavNet2, NavNet3...
GARMIN©, wszystkie urządzenia wyposażone w okno „wiatrowe" oraz wejście NMEA0183®.
NKE Topline, TL25, GyroPilote, MultiGraph, NMEA ® input/Topline
SIMRAD: IS15 Wind, IS15 Expendeur, interfejs SimNet AT10
Oprogramowanie nawigacyjne: Adrena
FT, NavVision, MaxSea, Noé, OpenCPN, ScanNav, Seapro, Sodena, StatMETEO>.
NASA, METEOMAN do aplikacji naziemnych
Kompatybilny ze wszystkimi urządzeniami NMEA2000, z opcjonalnym WindyPlug.
B&G, FURUNO, GARMIN, HUMMINBIRD, LOWRANCE, RAYMARINE, SIMRAD, etc.

Co jest w pudełku

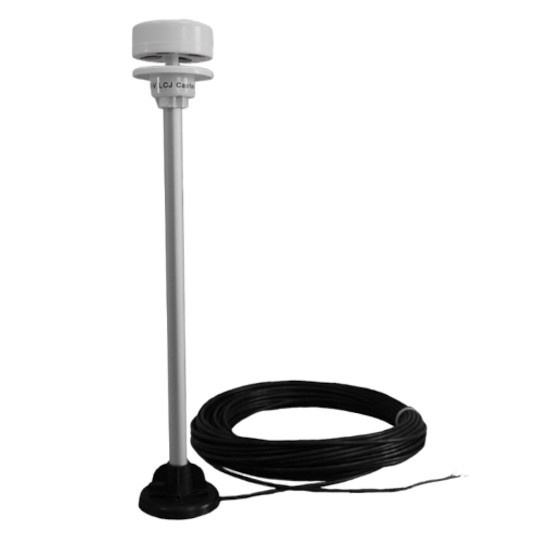

- CV7-V ze 310 mm pionowym stojakiem
- uchwyt montażowy
- 25 m kabel - 4 X 0.22 mm²
- Instrukcja obsługi i instalacji
- 2-letnia gwarancja, części i robocizna w siedzibie producenta
