Aktywny reflektor Active-XS-Dual Band dwuzakresowy

Aktywny reflektor Active-XS-Dual Band dwuzakresowy

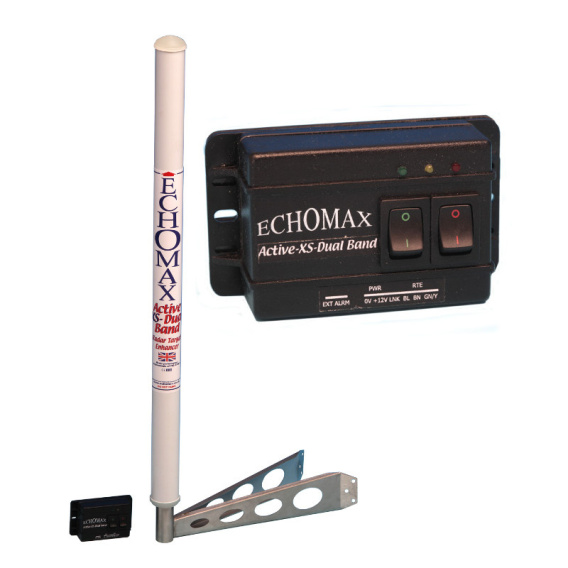

Aktywny dwuzakresowy reflektor radarowy Echomax Active-XS-Dual Band o znikomym poborze prądu 23mA w trybie czuwania i bardzo wysokiej odpowiedzi pasma X i S, odpowiada wiele razy nowym standardom ISO 8729-2.

Unikalna możliwość identyfikacji wizualnej pasm radaru S lub X. Poczwórny alarm w standardzie.

Active-XS wzmacnia i oddaje silniejszy sygnał i te wysokie odpowiedzi do obu pasm radaru X lub S, podnosi prawdopodobieństwo ulepszenia krzyzowej sekcji radaru łodzi i pomaga zaalarmować zbliżające się jachty o Twojej pozycji i wykryciu, zwłaszcza w słabych warunkach widoczności i tym samym zmniejsza ryzyko kolizji.

Active XS posiada certyfikaty FCC ID: XZMACTIVE-XS - numer magazynowy NATO 5841-99-269-3512

Specyfikacja:
Częstotliwość odbioru: X Band Radar 9.3 - 9.5 GHz
Częstotliwość odbioru: S Band Radar 2.9 - 3.1 GHz
Temperatura pracy: - 20 do + 60 stopni C
Napięcie: 12V DC - + 30% -10% (ochrona przed przepięciem i krzyżową polaryzacją) Pobór prądu 23mA w stanie spoczynku:
Pobór prądu X Band Radar 190mA podczas transmisji S Band Radar 155mA
Dokładność pozycji: do 1 metra
EIRP: 1W (typowo)

Wymiary:
Długość anteny: 685mm
Szerokość anteny: 40.5mm
Waga anteny bez kabla: 573 gramów

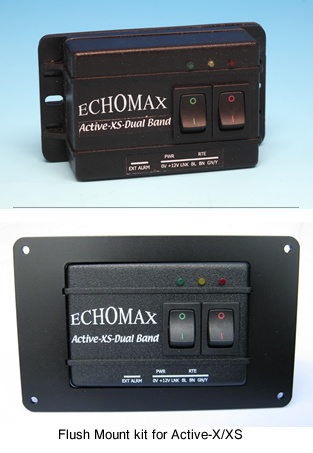

Szerokość Boksu kontroli: 92mm
Wysokość Boksu kontroli: 51 mm
Głębokość Boksu kontroli: 38mm
Waga Boksu kontroli: 99gms
Długość kabla: 24m 3 core 0.5mm2
Waga kabla: 967 gramów

Unikalny poczwórny alarm:
(1) Zielony przełącznik aktywuje wewnętrzny brzęczyk, gdy oznaczony jest przez pasmo radaru X lub S
(2) Zielona dioda LED podświetla się, gdy zostanie oznaczona przez pasma radaru X
(3) Żółta dioda LED podświetla się, gdy zostanie oznaczona przez pasmo radaru S
(4) Alarm rozszerzenia 8A, gdy zostanie oznaczony przez pasmo radaru albo S albo X
Opcjonalna podstawa lub base or tylne okablowanie
Bezpiecznik dostępny z zewnatrz

Określony poziom wydajności (SPL)
Przekracza ISO 8729-2 efektywnie od lipca 2009 - X Band Radar 7.5m2 i S Band Radar 0.5m2 przy Zero,+/-10 i 20 stopniach przy utrzymaniu dołu przy kącie całkowitym 280 stopni
Typowa wydajność - QinetiQ Funtington Anechoic Chamber March 2010

X BAND RADAR SPL
(ISO Standard 7.5m2)
Zero stopni: 118.33m2
+/-10 stopni: 65.07m2
+/- 20 stopni: 19.49m2

S BAND RADAR SPL
(ISO Standard 0.5m2)
Zero stopni: 6.26m2 *
+/- 10 stopni: 6.44m2*
+/-20 stopni: 5.36m2*
NB. Jednostki produkcyjne posiadają następujące pasmo S SPL
>0 stopni 15.75m2 SPL +/-10 stopni 16.2m2 +/- 20 stopni 13.4m2

Mocowanie
Mocowanie podstawy: żeńskie 1 cal - 14 NF gwint

Jednostki produkcyjne są zgodne z:
EN 302 752 V1.1.1. (2009-02)
EN 60945: 2002 (Clauses 9,10 & 12)
Zgodne z podstawowymi wymaganiami R & TTE Directive 1999/5/EC. CE 0191, wymaganiami wydajności ISO 8729-2, pasmami radarowymi X i S.
Producent zastrzega sobie zmianę niniejszej specyfikacji bez uprzedniego powiadomienia.
